耐熱紙
「メタアラミドペーパー」とは？
メタアラミド繊維という耐熱性・難燃性・引張強度の高さに特長的な高機能繊維を紙のようにシート化したものです。長期的に熱安定性の高い素材であり、TT-TOKRONという製品名で変圧器やモーター等の信頼性に重要な絶縁紙としてご使用いただけます。
TT-TOKRON AH101 紙質データ表
| 特種東海製紙品(TT-TOKRON AH101) | 測定方法 | |||||||
|---|---|---|---|---|---|---|---|---|
| 2mil | 3mil | 5mil | 7mil | 10mil | ||||
| 坪量 | g/㎡ | 41 | 63 | 115 | 174 | 249 | ASTM D646 | |
| 厚さ | mm | 0.06 | 0.07 | 0.13 | 0.17 | 0.24 | ASTM D374 | |
| 密度 | g/㎤ | 0.75 | 0.87 | 0.92 | 1.01 | 1.03 | – | |
| 絶縁耐力 | kV/mm | 18 | 22 | 28 | 33 | 32 | ASTM D149 | |
| 引張強度 | T | kV/mm | 43 | 65 | 148 | 271 | 336 | JIS P 8113 (100mm/min) |
| Y | 26 | 40 | 93 | 146 | 217 | |||
| 伸び | T | % | 6 | 9 | 12 | 19 | 19 | JIS P 8113 (100mm/min) |
| Y | 6 | 8 | 12 | 14 | 15 | |||
| エルメンドルフ 引裂強さ |
T | N | 0.6 | 1 | 1.9 | 2.6 | 5 | JIS P 8116 |
| Y | 0.8 | 1.8 | 3 | 4.5 | 7.2 | |||
| 端部引裂強さ | T | N | 8 | 12 | 23 | 40 | 57 | JIS C 2323-2 8.4 |
| Y | 6 | 8 | 16 | 24 | 41 | |||
※物性値は代表値であり、規格値を示すものではありません。
使用例

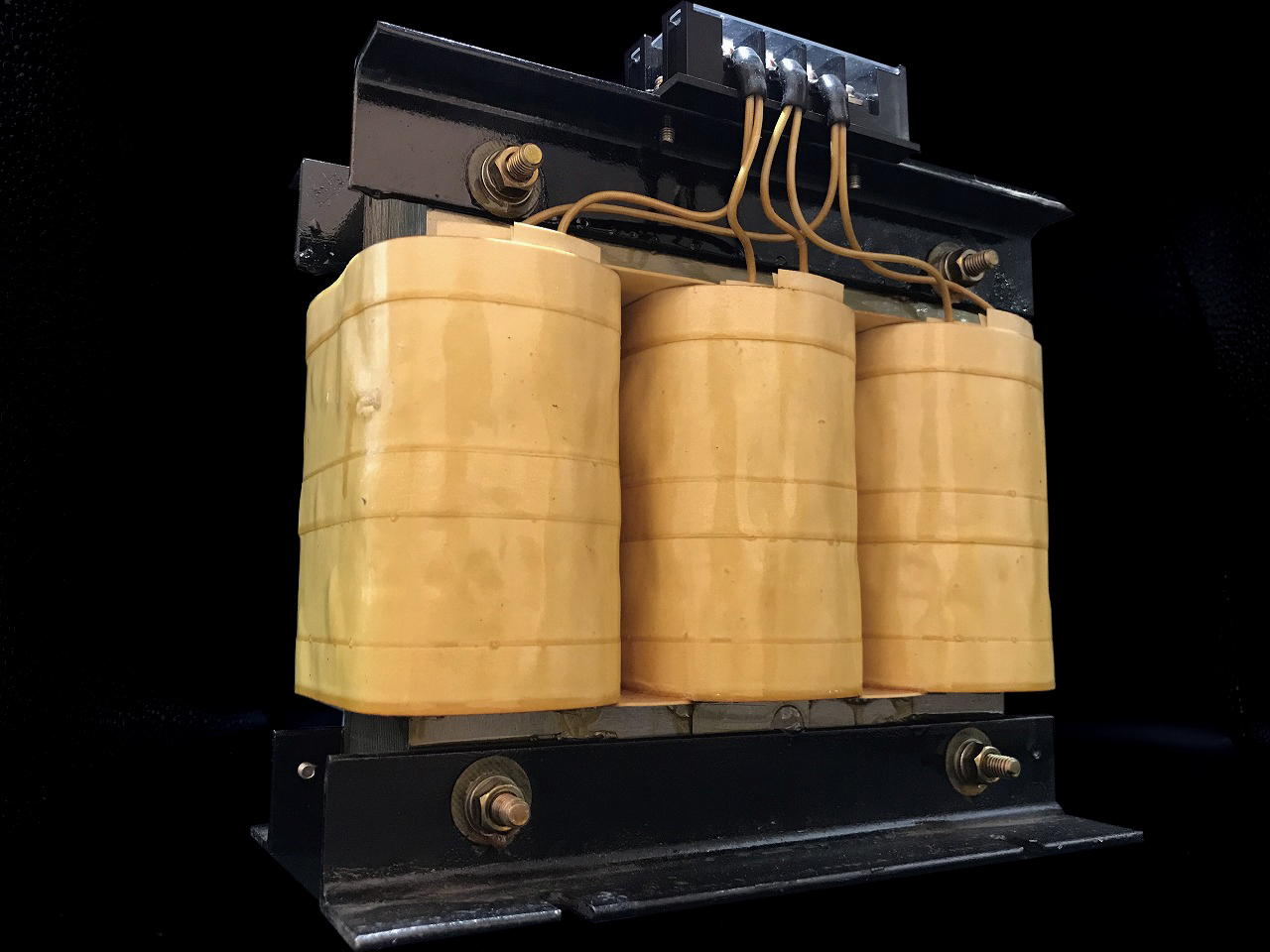

- 変圧器
- リアクトル

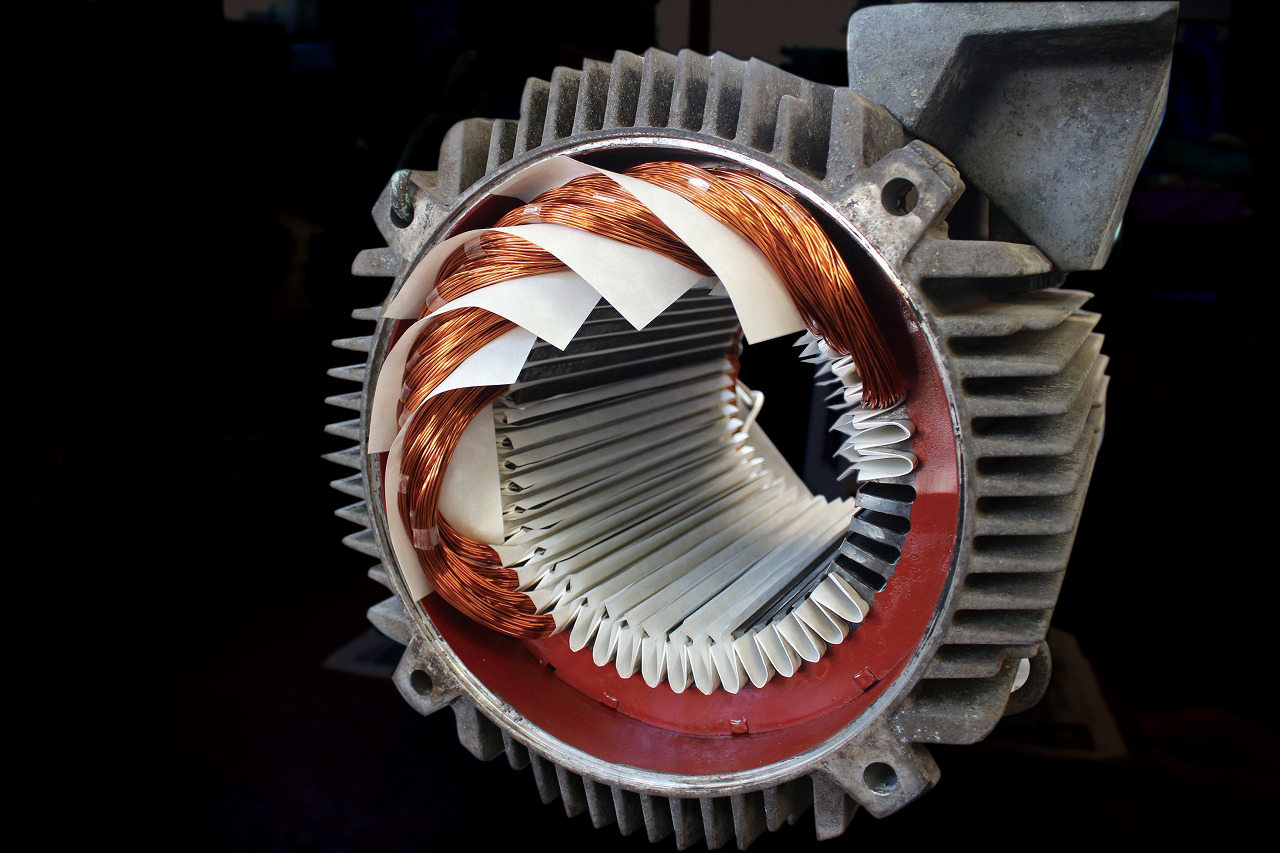

- モーター
- エレクトロニクスなど
UL認定状況
| 公称厚み （mm） |
UL94 | UL746B | UL746A | |||
|---|---|---|---|---|---|---|
| Flame Class | R.T.I.°C | |||||
| 電気的性質 | 機械的特性 | HAI | HVTR | CTI | ||
| 0.051 | – | 220 | 220 | 3 | 2 | 3 |
| 0.076 | – | 220 | 220 | 3 | 2 | 3 |
| 0.12 | V-0 | 220 | 220 | 2 | 2 | 3 |
| 0.178 | V-0 | 220 | 220 | 2 | 2 | 3 |
| 0.254 | V-0 | 220 | 220 | 0 | 2 | 3 |
